Ścianka berlińska – zastosowanie, zalety i koszty wykonania

Ścianka berlińska to jedno z najczęściej stosowanych rozwiązań do zabezpieczenia ścian wykopów w miastach takich jak Bydgoszcz, Toruń czy Warszawa. Technologia ta pozwala skutecznie i bezpiecznie prowadzić prace ziemne w bezpośrednim sąsiedztwie istniejącej zabudowy, bez ryzyka drgań i uszkodzeń konstrukcji.

Czym jest ścianka berlińska?

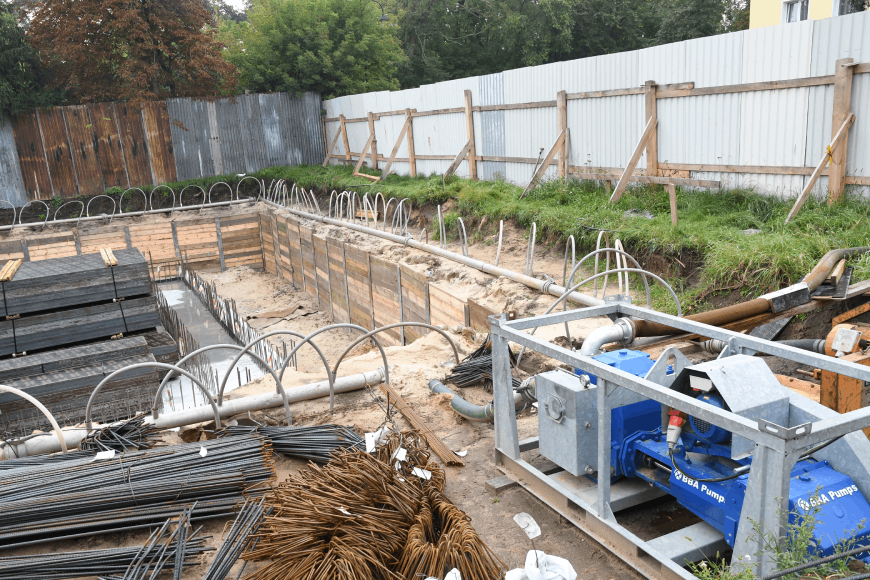

Ścianka berlińska to tymczasowa obudowa wykopu, składająca się z pionowych profili stalowych (najczęściej dwuteowników), instalowanych w gruncie metodą wiercenia. Przestrzenie pomiędzy profilami wypełnia się opinką – drewnianą, stalową lub prefabrykowaną.

Technologia ta została opracowana na początku XX wieku i do dziś pozostaje sprawdzonym standardem w geotechnice, szczególnie w terenach zurbanizowanych.

Gdzie sprawdza się ścianka berlińska?

Ścianki berlińskie stosuje się przede wszystkim przy:

• budowie garaży podziemnych,
• inwestycjach mieszkaniowych i biurowych,
• wykopach liniowych (sieci, przyłącza, rurociągi),
• modernizacji infrastruktury miejskiej,
• pracach w bezpośrednim sąsiedztwie istniejących budynków.

W miastach takich jak Bydgoszcz czy Toruń, gdzie przestrzeń robocza jest ograniczona, ścianka berlińska pozwala prowadzić wykopy wąskoprzestrzenne bez konieczności skarpowania terenu.

Jak przebiega wykonanie ścianki berlińskiej?

Proces realizacji przebiega etapowo:

• Wiercenie otworów w osi przyszłej obudowy wykopu.
• Osadzanie profili stalowych w gruncie.
• Stopniowe pogłębianie wykopu.
• Montaż opinki pomiędzy profilami.

W razie potrzeby:

• • rozparcie konstrukcji,
  lub zastosowanie kotew gruntowych.

powiązana technologia: Kotwy gruntowe – stabilizacja wykopów

W przypadku płytkich wykopów możliwe jest wykonanie ścianki wspornikowej, bez dodatkowych podpór.

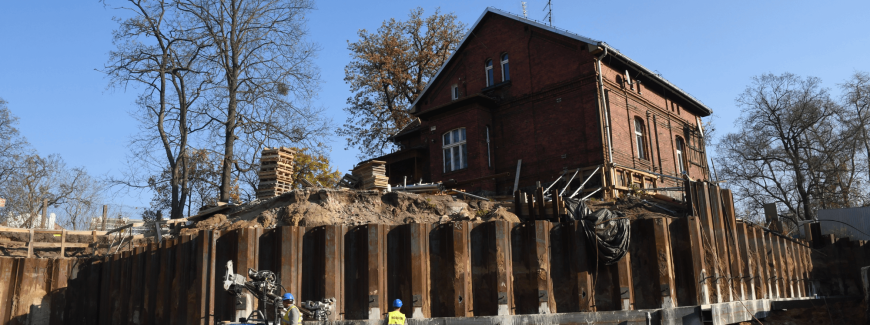

Zalety ścianki berlińskiej w zabudowie miejskiej

Ścianka berlińska jest chętnie wybierana przez projektantów i inwestorów ze względu na:

• brak drgań – bezpieczeństwo dla sąsiedniej zabudowy,
• szybki czas realizacji,
• możliwość pracy w ograniczonej przestrzeni,
• elastyczność w dostosowaniu do geometrii wykopu,
• korzystny koszt w porównaniu do cięższych technologii.

Dodatkowo elementy stalowe można odzyskać i ponownie wykorzystać, co wpływa na ekonomikę inwestycji.

Ograniczenia technologii – kiedy ścianka berlińska nie wystarczy?

Choć to rozwiązanie bardzo uniwersalne, ścianka berlińska nie zawsze będzie najlepszym wyborem. Ograniczenia pojawiają się m.in. gdy:

• poziom wód gruntowych jest wysoki,
• wymagane są bardzo małe przemieszczenia gruntu,
• wykop ma dużą głębokość,
• grunt jest silnie nawodniony lub niejednorodny.

W takich przypadkach często lepszym rozwiązaniem jest palisada z mikropali lub połączenie ścianki z odwodnieniem wykopu.

porównanie rozwiązań: Palisada z mikropali czy ścianka berlińska – co wybrać?

Ile kosztuje wykonanie ścianki berlińskiej?

Koszt wykonania ścianki berlińskiej zależy od wielu czynników, m.in.:

• głębokości i długości wykopu,
• rozstawu profili stalowych,
• rodzaju opinki,
• konieczności kotwienia lub rozparcia,
• warunków gruntowo-wodnych,
• lokalizacji inwestycji (np. centrum miasta).

Dlatego wycena zawsze powinna być przygotowana indywidualnie, w oparciu o dokumentację geotechniczną i projektową.
